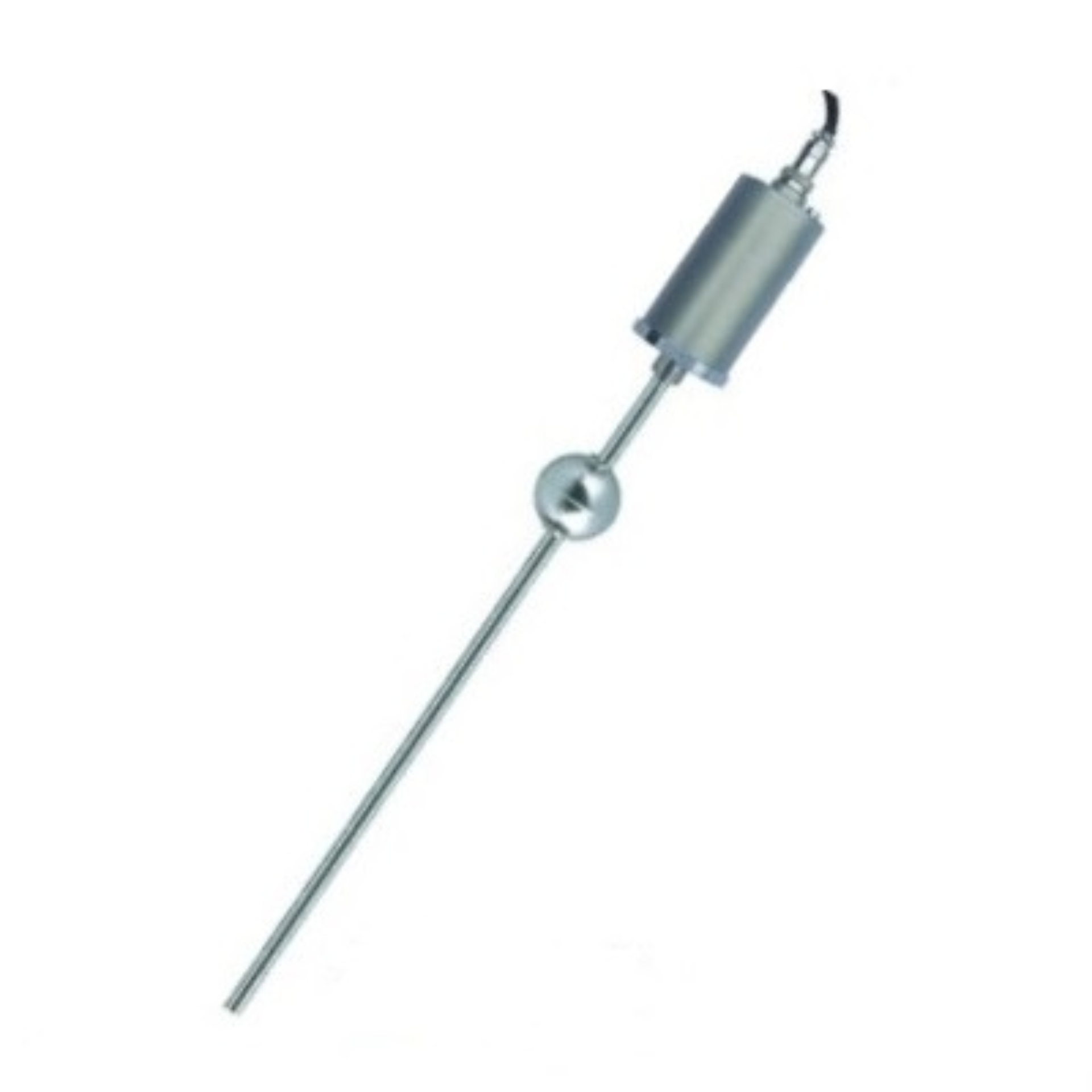

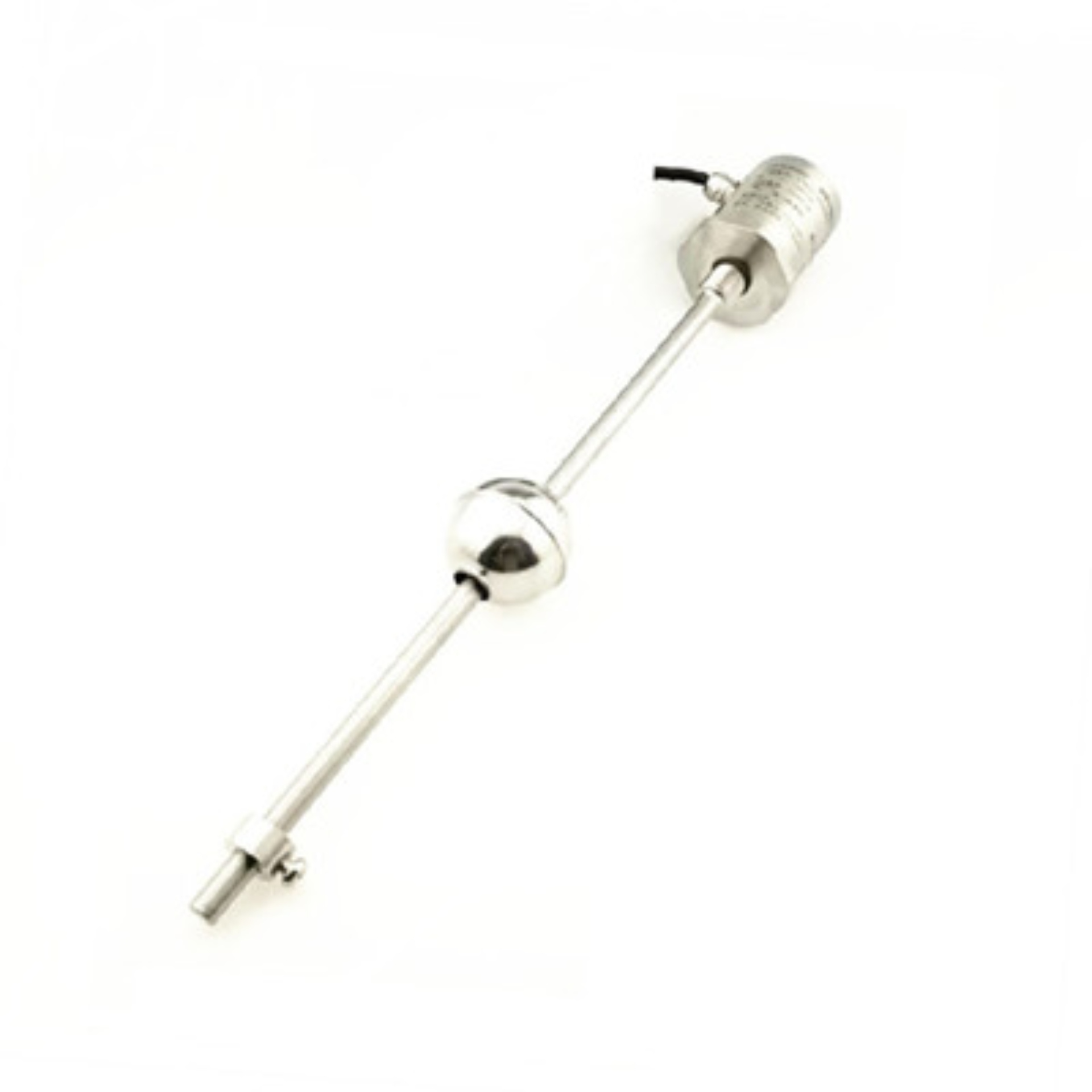

HDM-FP通用型磁致伸縮液位傳感器

磁致伸縮液位傳感器可廣泛應用于石油、化工、水利、制藥、食品、飲料等行業的各種液罐的液位計量和控制，水文監測、水處理等環保及工業過程中的液位、界面的測量計量與監控。支持多種信號輸出，一臺磁尺可同時測量液位、界面及多個溫度點，與其他液位變送器或液位計只可檢測單液位相比，有明顯的優勢，為客戶提供了多功能、方便安裝、節省費用的傳感器。

在線訂購

產品詳情

【產品介紹】：

HDM-F系列磁致伸縮液位傳感器采用磁致伸縮原理制造的高精度、長量程線性、絕對位置測量的液位傳感器，可以精確測量容罐液面的位置。供電方式靈活，接線方法多種且極為方便，可滿足各種測量、控制、檢測的要求；采用非接觸測量方式，解決了因磨擦、磨損等造成的使用壽命低的問題。該傳感器性能高，壽命長，有良好的環境適應性、可靠性和穩定性，安裝簡單，為用戶使用帶來極大的方便。

【系列用途】：

基站柴油發電機油箱液位檢測

加油站儲罐油位檢測

化工原料液位檢測

高精度容罐的液體液位控制

磁尺在滿液式冷水機組上的應用

【產品特點】：

◆穩定性能好，精度夠高，該專用產品的精度達0.1%F.S.，完全滿足客戶1~2mm的精度要求；

◆能配合客戶系統設備即時地反映油箱內液位變化的情況，解決客戶最關心的需求點；

◆能即時地根據客戶對死區的要求作出控制方案，贏得客戶對公司跟蹤服務的認同；

◆安裝方便，油箱生產時只需根據法蘭指定尺寸開孔，磁尺配帶法蘭蓋固定在油箱孔即可；

◆磁尺產品配帶可調節裝置，對規格不一的油箱可進行上下微調，規范產品量程。

【應用概述】：

HDM-F系列磁致伸縮液位傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重復性好等測量優點，在國外移動基站油箱液位檢測項目廣泛應用。

【主要技術參數】：

測量對象：模擬量：1~2 個位置

ModBus：1~3 個位置，1~5 個溫度點
供電電源： +24VDC±10% ；±15VDC±10%
輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC、4～20mADC、ModBus等
有效量程范圍：剛性結構：50～5000mm；柔性結構：4000~20000mm（可根據客戶特殊要求訂做）
負載特性：電流信號輸出最大負載電阻為 600Ω；電壓信號輸出最大負載電流為 2mA

工作電流：＜70mA

工作溫度: -40～+85 ℃

儲存溫度: -40～+100 ℃

非線性誤差: ＜±0.05% F.S.（300mm 以下最大誤差 150um）

重復性誤差: ＜±0.002% F.S.

分辨率: 采用 16bitD/A 轉換、4μm

遲滯: ＜±0.002% F.S.

溫度影響 : ＜±0.007%F.S./℃

零點可調范圍: 100%F.S.

滿度可調范圍: 100%F.S.

更新時間: 與量程有關，不超過 20ms

測桿材質: A.0Cr18Ni9（304） B.316 不銹鋼(特殊定制)
