干式蒸發器制冷劑走管程，水走殼程，由初期液態制冷劑與液態水之間的換熱逐步變?yōu)闅鈶B(tài)制冷劑與液態水之間的換熱，制冷劑換向過程中不可避免地會產生換熱管供液不均現象，造成換熱不充分，有效換熱面積得不到充分利用。而滿液式蒸發器制冷劑走殼程，水走管程，換熱過程中始終是液態制冷劑與液態水之間的換熱，產生的制冷劑氣體直接從壓縮機吸氣進入壓縮機，換熱面積被有效利用，提高了機組的換熱效率。滿液式冷水機組主要由螺桿式制冷壓縮機、殼管式冷凝器、滿液式蒸發器等組成，如下圖所示。

對于滿液式冷水機組，要實現液體冷媒完全將熱傳表面潤濕同時又不會產生回液，就要對蒸發器內制冷劑液位進行精確控制，目前對蒸發器液位控制的解決方案大致可以分為兩種：間接控制和直接控制。

間接控制是指將除冷媒液位以外的其它系統參數作為調節對象，以間接實現對蒸發器液位的控制。間接控制可以是對蒸發器出口過熱度進行控制，即通過溫度傳感器和控制模塊中的控制邏輯，將過熱度控制在大約1.5至2.0℃，從而實現對液位的精確控制，這種控制方式在不配備液位傳感器的情況下取得了較好的效果。此外，蒸發器液位也可以通過系統排氣過熱度、壓縮機油位等反饋參數進行間接控制。

直接控制是直接以蒸發器內制冷劑液位作為被調參數，減少了通過過熱度來控制蒸發器內液位的中間環節，具有直接可靠、穩定高效及適應性強的特點，因此液位控制成為了目前滿液式蒸發器的控制系統比較常用的控制方式。控制原理如下：通過液位傳感器采集到的液位信號與給定值進行比較，對目標值進行調節，調節信號輸入到節流閥（常用電子膨脹閥）驅動裝置，調節目標為節流閥的開度值，從而實現對供液量的精確調節，進而達到控制蒸發器內冷媒液位的目的，工作原理如下圖所示：

由于蒸發器內布滿了水管，磁尺不便直接安裝在蒸發器上，而是采用旁通管的安裝方法，同時也避免了制冷劑蒸發沸騰致使液位測量不準確的現象。在這里可以采用帶壓容器安裝方法，增加一條外管，這樣就可以在不泄漏冷媒的情況下，更換傳感器，對空調廠家的售后服務來講，具有非常重要的意義。

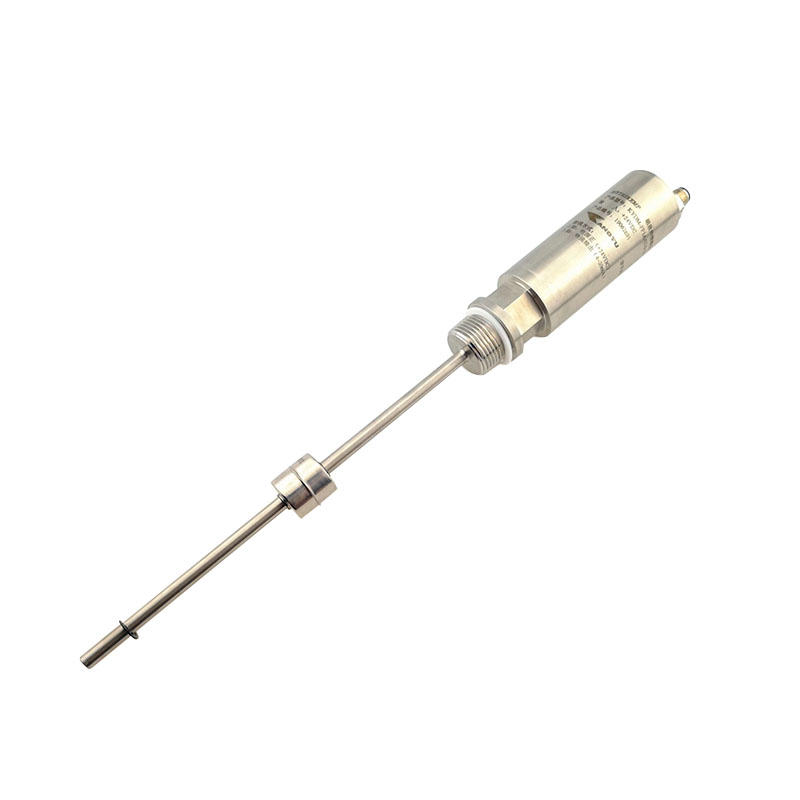

目前生產滿液式冷水機組的廠家中，大部分還是采用直接測量蒸發器液位的方法，液位傳感器大多數采用磁致伸縮液位傳感器，如上海凡宜、北京金泰星測等競爭對手所生產的磁尺，此外，還有丹佛斯所生產的AKS41型電容液位變送器。
